ซ่อมพัดลมตั้งโต๊ะอาการหมุนฝืด

ซ่อมพัดลมตั้งโต๊ะอาการหมุนฝืด

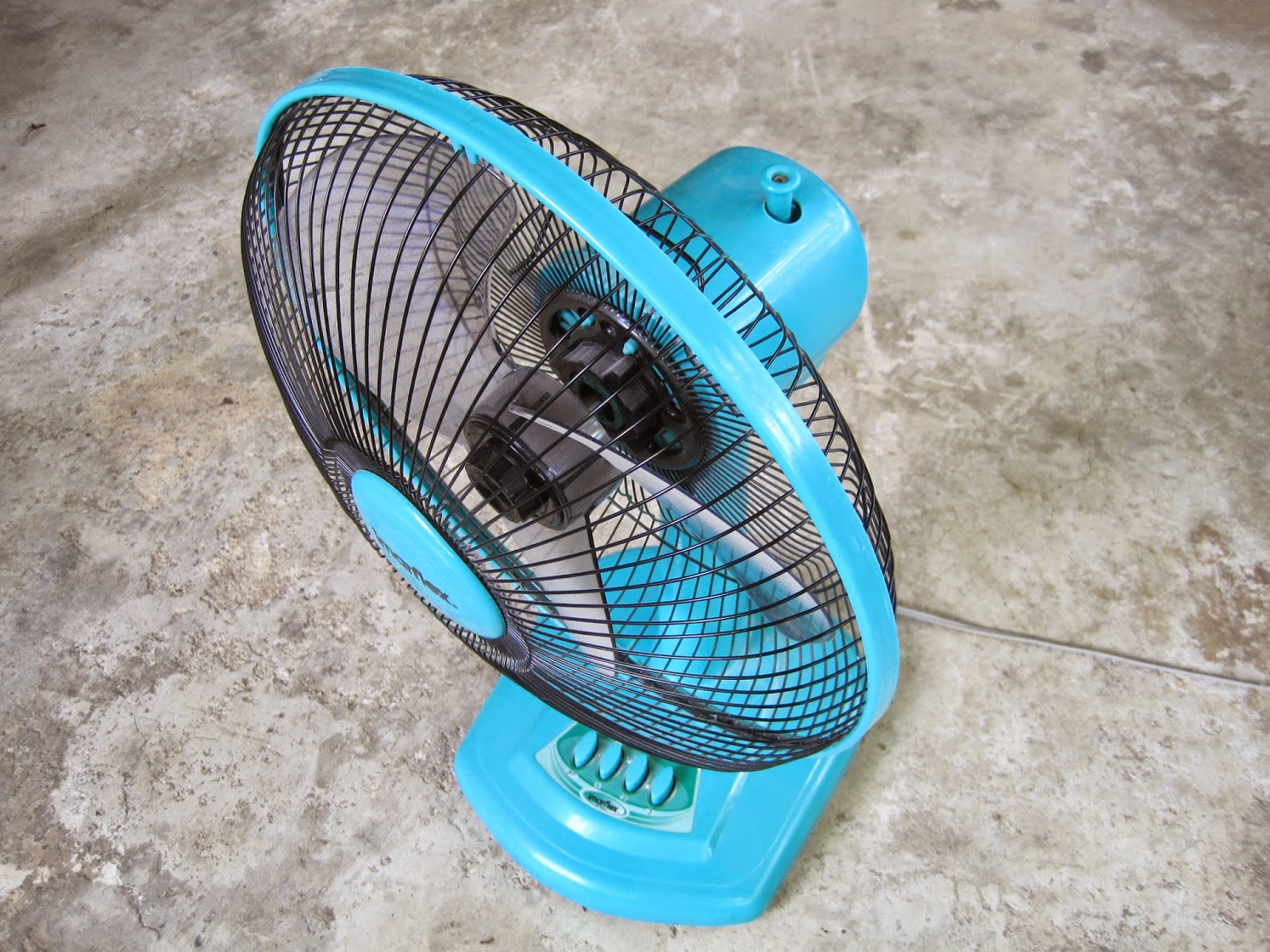

พัดลมตั้งโต๊ะของผมเอง ตัวนี้ได้ตอนงานปีใหม่เมื่อ 3 ปีที่แล้วครับ จับฉลากได้พัดลมมาใช้ฟรีๆ ใช้มานานมากไม่ได้ทำความสะอาดเลย ก็เกิดอาการไม่หมุนบ้าง หมุนช้าบ้าง บางทีหมุนได้ใน Speed ที่ 3 ส่วน Speed 1 และ 2 ไม่หมุน ถ้าเอามือลองจับที่ตรงฝาครอบด้านหลังพัดลมด้านหลังใบพัดจะร้อนผิดปกติครับ

ฝุ่นเข้าไปเกาะบุชพัดลม

สาเหตุ
เกิดจากมีฝุ่นเข้าไปเกาะระหว่างแกนของพัดลมและบุช ซึ่งฝุ่นจะทำให้น้ำมันหล่อลื่นที่จุดนี้สกปรกและทำให้เกิดอาการฝืดขึ้นมาได้ ดังนั้นเราต้องทำความสะอาด เพื่อที่พัดลมจะได้กลับมาใช้งานได้ตามปกติและป้องกันอาการแกนสึก บุชสึก ที่จะตามมาได้

อุปกรณ์
1. คีม
2. มีดคัทเตอร์
3. ค้อน
4. ไขควงแฉก
5. น้ำมันเอนกประสงค์
6. แปรงสีฟัน
7. เหล็กตอก (ทำจากเหล็กขนาดเล็ก เช่น ตะปู ไขควงเก่า)
8. น้ำมันจักร
9. Cable Tie

คำเตือน
ควรตัดกระแสไฟฟ้า หรือถอดปลั๊กทุกครั้ง ก่อนลงมือซ่อมเครื่องใช้ไฟฟ้าครับ

ขั้นตอนการถอด
1. ถอดฝาครอบด้านหน้าใบพัดลมออกโดยดึงโยกสลักด้านล่างสุดของฝาครอบ แล้วค่อยๆ ง้างออก

2. หมุนที่ยึดใบพัดออกโดยให้หมุน ตามเข็มนาฬิกา

FASTEN หมุนเข้า - LOOSEN คลายออก

3. ค่อยๆ ดึงถอดใบพัดลมออก

4. หมุนที่ยึดฝาครอบด้านหลังใบพัดลมออกโดยให้หมุน ทวนเข็มนาฬิกา (พัดลมบางตัวอาจมีน๊อตยึดให้ใช้ไขควงขันออก)

TIGHT หมุนเข้า - LOOSE คลายออก

5. ค่อยๆ ดึงถอดฝาครอบด้านหลังใบพัดออก

6. ใช้ไขควงคลายน๊อตที่ยึดสลักบังคับส่ายออก แล้วดึงสลักออก

7. ใช้ไขควงคลอยน๊อตเพื่อถอดฝาครอบด้านหน้าตัวมอเตอร์พัดลมออก

8. ใช้ไขควงคลายน๊อตเพื่อถอดฝาครอบด้านหน้าตัวมอเตอร์พัดลมออก

9. มาถึงขั้นนี้ให้ใจเย็นๆ ไม่ต้องรีบร้อนครับ ให้นำอุปกรณ์ที่ถอดมาข้างต้นไปล้างทำความสะอาดแล้วผึ่งไว้รอให้แห้ง เพื่อนำมาประกอบทีหลังตอนซ่อมเสร็จแล้วครับ

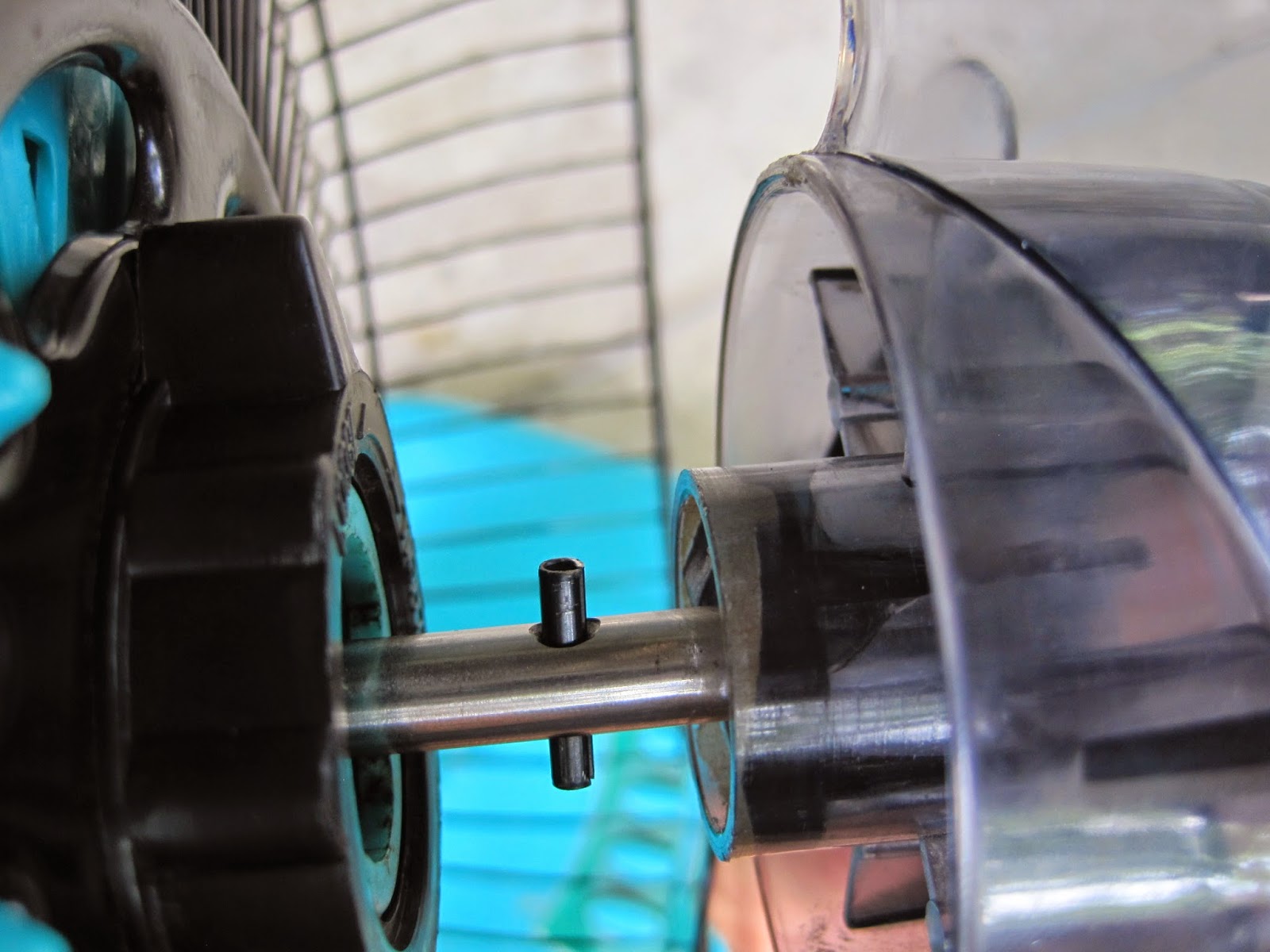

10. ถอดสลักรองใบพัดลมออกโดยรองหนุนแกนมอเตอร์ด้วย ท่อพีวีซี ใช้ค้อนค่อยๆ ตอกเบาๆ จนมิดแกนพัดลม จากนั้นใช้ตะปูที่ลบคมแล้วหรือเหล็กตอกที่มีเส้นผ่านศูนย์กลางเล็กกว่ารูสลักค่อยๆ ตอกจนสลักหลุดออกมา

ใช้ค้อนตอกสลักเบาๆ จนมิดแกนพัดลม

ใช้เหล็กตอกสลักออก

11. ใช้ไขควงคลายน๊อตที่ยึดก้านบังคับการส่ายของพัดลมออกจากตัวมอเตอร์

12. ใช้ไขควงคลายน๊อตทั้ง 4 ตัว เพื่อถอดโครงด้านหลังมอเตอร์พัดลมออก และระวังไม่ให้ขดลวดมอเตอร์ได้รับความเสียหาย

13. ใช้ไขควงขันน๊อต 1 ตัว เพื่อยึดขดลวดมอเตอร์เข้ากับโครงมอเตอร์ด้านหน้าพอตึงมือ เพื่อป้องกันขดลวดมอเตอร์หลุดออกมาได้รับความเสียหาย

14. ค่อยๆ ถอดแกนมอเตอร์ออกมาโดยต้องระวังไม่ให้ขดลวดมอเตอร์ได้รับความเสียหาย

หลังจากผ่านขั้นตอนการถอดผมก็ได้พบความความสกปรกสาเหตุที่ทำให้พัดลมตัวนี้หมุนฝืดครับ

จากนี้เราจะไปขั้นตอนต่อไปคือขั้นตอนการทำความสะอาดครับ

ขั้นตอนทำความสะอาด

1. ใช้น้ำมันเอนกประสงค์ฉีดเพื่อทำความสะอาดตรงแกนพัดลม และบุช จากนั้นใช้ผ้า หรือกระดาษทิชชู่เช็ดทำความสะอาดให้หมดจด

ส่วนอื่นๆ ให้ใช้แปรงสีฟันปัดฝุ่นทำความสะอาด อย่าใช้แปรงที่เป็นโลหะทำความสะอาดเด็ดขาดเพราะจะทำให้เกิดรอยขีดข่วนขึ้นกับขดลวดได้

พอดีผมตรวจเจอสิ่งผิดปกติบางอย่างครับ คือมีจุดต่อขดลวดมอเตอร์หลุดออกมาจากตำแหน่งเดิม สาเหตุก็คือเชือกที่มัดจุดต่อนี้เสื่อมสภาพเนื่องจากความร้อนและอายุการใช้งานที่ยาวนานครับ ดังนั้นผมจึงต้องแก้ไขจุดนี้ก่อนทำขั้นตอนต่อไป

จุดต่อขดลวดมอเตอร์หลุดออกมา

ผมใช้ Cable Tie 2 เส้น สอดตามช่องว่างของขดลวดเพื่อเก็บจุดต่อขดลวดมอเตอร์เข้าที่ครับ จากนั้นก็ใช้คัทเตอร์ตัดเศษส่วนเกินออกเพื่อความสวยงาม และปลอดภัยครับ

2. ใช้น้ำมันจักรหยดล่อลื่นที่แกนพัดลม บุชหน้า และบุชหลัง 1-2 หยด แล้วเข้าสูขั้นตอนของการประกอบต่อไป

ขั้นตอนการประกอบ
1. ประกอบแกนพัดลมข้าไปตำแหน่งเดิม โดยต้องระวังไม่ให้ขดลวดมอเตอร์ได้รับความเสียหาย

2. คลายน๊อตที่ยึดขดลวดมอเตอร์กับโครงด้านหน้ามอเตอร์ออกแล้วใช้มือจับประคองไว้ไม่ให้หลุดออกจากกัน

3. จากนั้นประกอบฝาครอบด้านหลังมอเตอร์เข้าตำแหน่งเดิม ใช้มือประคองไว้ไม้ให้หลุดออกจากกัน

4. ขันน๊อตที่ยึดฝาครอบมอเตอร์พัดลมเข้าทั้ง 4 ตัว พอตึงมือ

5. ลองจับแกนมอเตอร์บิดหมุนแรงๆ ถ้าหมุนฟรีสัก 2-3 รอบแสดงว่าใช้ได้ แต่ถ้าหมุนฝืดให้ลองใช้ค้อนเคาะเบาๆ และจับแกนหมุนเป็นระยะถ้าคล่องดีแล้วขันน๊อตทั้ง 4 ตัวให้แน่น

6. ใส่ก้านบังคับการส่ายของพัดลมเข้ากับตัวมอเตอร์ ขันน๊อตให้แน่น

7. ใส่สลักใบพัดลมเข้าที่เดิมโดยท่อพีวีซีรองแกนพัดลมแล้วใช้ค้อนค่อยๆ เคาะเข้าตำแหน่งเดิม

8. นำอุปกรณ์ที่ล้างทำความสะอาดเสร็จเรียบร้อยแล้วมาประกอบเข้าที่เดิม

9. ใส่ฝาครอบด้านหน้าตัวมอเตอร์ขันน๊อตทั้ง 3 ตัวให้แน่น

10. ใส่ฝาครอบด้านหลังตัวมอเตอร์ขันน๊อตให้แน่น

11. ใส่สลักปรับการส่ายของพัดลมขันน๊อตให้แน่น

12. ใส่ฝาครอบด้านหลังใบพัดลม แล้วขันตัวยึดฝาครอบ ตามเข็มนาฬิกา ให้แน่น

13. ใส่ใบพัดลมเข้าตำแหน่งเดิมโดยให้ร่องของใบพัดลมด้านในสวมกับสลักรองใบพัดลมพอดี แล้วขันตัวยึดใบพัดลม ทวนเข็มนาฬิกา ให้แน่น

14. ใส่ฝาครอบด้านหน้าใบพัดลม แล้วล๊อคให้แน่น

15. เสียบปลั๊กทดสอบพัดลมทุก Speed ว่าหมุนได้ดีหรือไม่ ถ้ามีปัญหาให้ปรับแต่งตามขั้นตอนที่ได้กล่าวมาแล้ว ถ้าไม่มีปัญหาก็แสดงเราได้ซ่อมพัดลมของเราเสร็จแล้ว เย้.... สภาพใหม่แถมยังใช้งานได้อีกนานครับ

ก่อนซ่อม

หลังซ่อม

บทความต่อไปจะเป็นเรื่องอะไรโปรดติดตามชมนะครับ
